双曲铝单板生产施工工艺要点

所属分类 : 行业标准| 所属专题 : 双曲双弧铝单板专题 | 浏览次数 : 495| 时间 : 2018-07-04


1.屋面、檐口双曲铝单板施工难点

⑴加工制作难度高,主要体现在:按设计分割图,铝单板被分割成约3200构件加工制作,整个加工构件中只会出现两块构件加工尺寸相同。多达1600块单双曲铝板需开膜单件加工。同时设计要求加工尺寸偏差低于国家标准,应控制在1mm内。

⑵测量定位难,测量数据准确度要求高。屋面、檐口铝单板测量定位是在已施工完成的钢网架上进行三维空间定点、定曲线、定曲面;仪器架设困难、视角狭窄、视线遮挡多;线、面又多属不规则,尺寸丈量出现误差概率大。测量数据是铝单板加工深化设计依据,能否准确无误,直接影响到设计的准确,若出现误差将会导致加工好的铝板构件报废。

⑶钢拱桁架及屋面网架施工搭设满堂脚手架因其它工序施工需要已经拆除,架体重新搭设工作量大,已成铝板施工为一个主要工序。

⑷天沟内缘屋面双层BHP屋面板、天沟及网架涂层已施工完毕,铝板施工工序多,又有明火焊接,成品保护要求高。

⑸高空立体交叉作业、临边及洞口多,安全风险大。

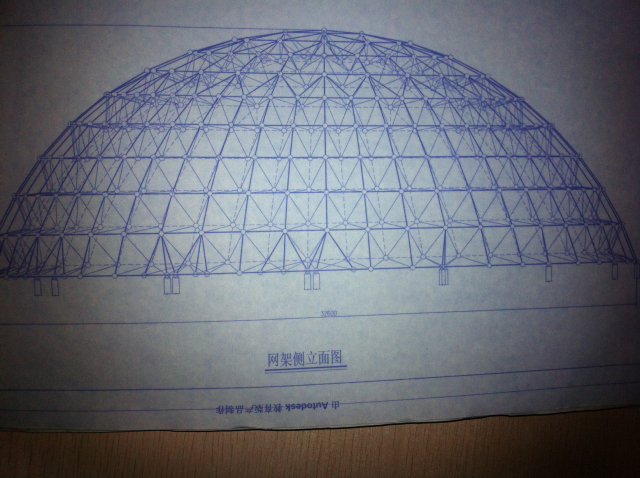

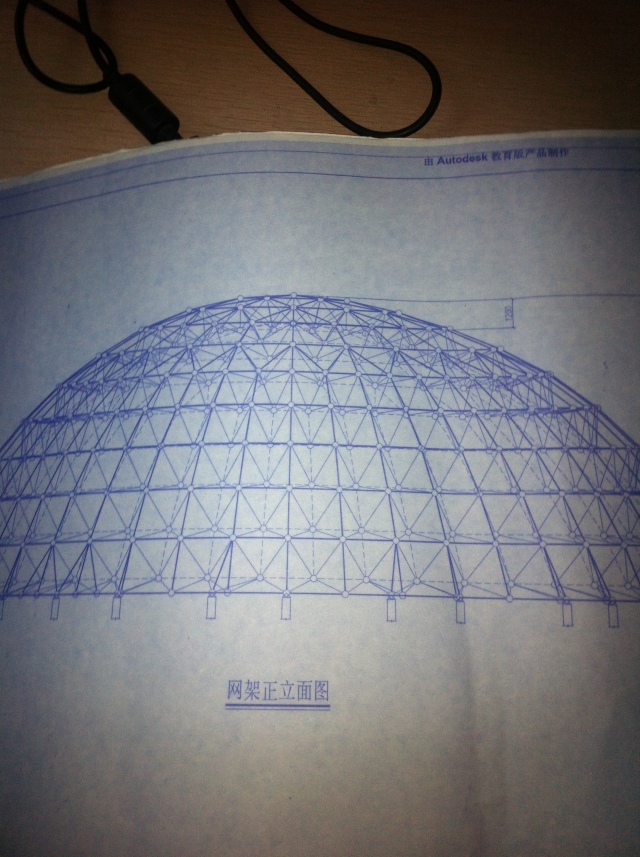

双曲铝单板网架结构
双曲铝单板网架结构

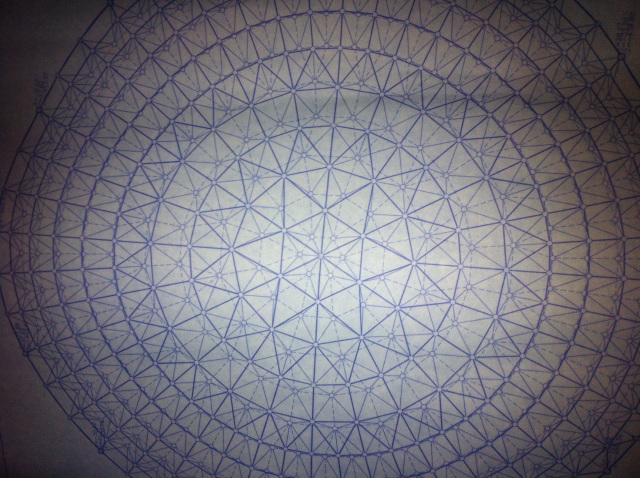

双曲铝板穹顶骨架节点
双曲铝板穹顶骨架节点

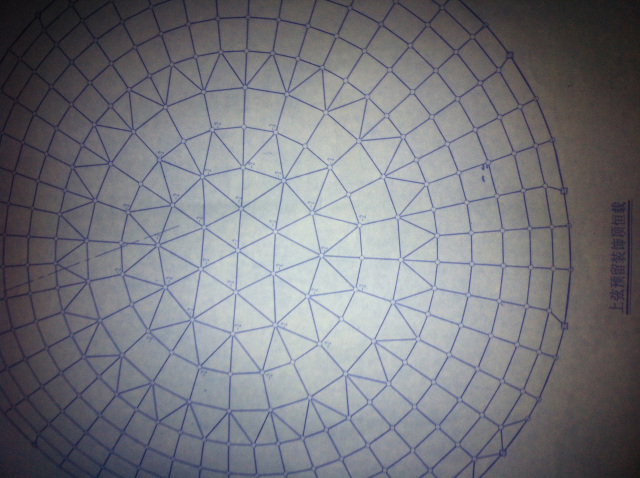

双曲铝单板穹顶上弦网架结构
双曲铝单板穹顶上弦网架结构

2.施工工艺流程

3.搭设施工脚手架根据现场实际情况,为满足施工及安全要求,在东西两侧搭设满堂装饰脚手架,屋面及中间铝板施工区经设计单位同意,利用已施工完成的网架及钢桁架上搭设悬挂式钢管脚手架,作业层满铺竹笆片,悬挂架下设一道全封闭安全网。

4测量定位

4·1以屋面边缘在±0·00面上水平投影的椭圆中心为原点;椭圆长、短轴为X、Y轴;过椭圆中心点的铅垂线为Z轴,建立三维空间测量控制网。

4·2利用全站仪、水准仪、钢卷尺测出屋面及檐口铝板下网架球节点空间坐标作为龙骨施工基准点。

4·3骨架安装完毕后,将铝板单元分割线引测到龙骨上,作为铝板二次深化设计和铝板安装的依据。

5.铝单板骨架安装及测量复核根据檐口铝单板的设计分割,在檐口部位的网架和钢构空间测量控制坐标图上重新构造钢骨架。钢龙骨采用矩形钢管主次龙骨形式,主龙骨为150×100×4mm方管,采用不锈钢螺栓与预先焊接在屋架钢结构上的转接角钢相连接。主龙骨与转接角钢的连接为可伸缩式连接(通过螺栓和椭圆形螺栓孔),以消除屋面钢结构构件因温差变形而可能对屋面龙骨产生不利的影响。次龙骨为60×80×3mm方管,与主龙骨焊接连接。钢结构龙骨安装完毕后应进行测量复核,其轴线、标高均须符合要求后,方可转入下道工序。

6.铝单板深化设计及加工制作对安装好的骨架进行实际测量,并根据设计分割用三合板制作模型,进行檐口单、双曲的试安装,安装后请业主、设计院等相关方对三合板的檐口单、双曲造型进行指导,得到大家的认同后,将拆下的三合板模板模型进行编号,并进行实际测量,根据模型和整理的测量数据,借助CAD绘出加工大样图,并将模板和加工大样图送厂家进行半成品的加工。(单、双曲铝单板加工工艺流程见下图)。

7.铝单板安装对安装位置进行清理,安装铝板并调整至尺寸准确、外观齐整后,用自攻螺丝从铝单板侧面卷边固定在龙骨上。为确保单元弧度一致在初定型后进行精细校正。在较大面积单元间增加连接肋保证整体精度。

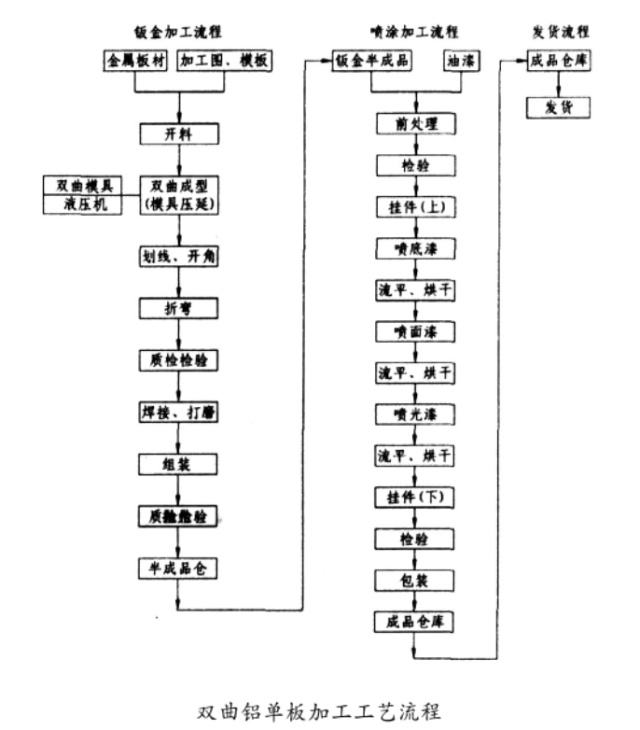

双曲铝单板加工工艺流程
双曲铝单板加工工艺流程

8打胶对所有铝板、龙骨等打胶部位进行清洁→在物料边缘处粘贴保护胶粘带→填塞泡沫条→填打密封胶→用专用刮刀将密封胶压实、刮平。

9清洗对待清洗的部位进行性能、尺寸检查后清洗所有外装饰面,满足装修要求。

10铝单板安装质量要求及成品保护

10·1安装质量要求

10·1·1测量放线应在风力不大于4级的情况下进行,放线及安装时,应校核上道工序,以防积累误差。

10·1·2龙骨调整后应及时紧固。

10·1·3所用各种连接件须经除锈镀锌处理,连接件安装应稳固安全可靠。

10·1·4安装垂直度、平整度和线条的横平竖直实测合格率必须达到90%以上,并不能有污染现象,色彩须一致。

10·1·5目前铝单板安装质量检测尚无国家及行业标准,故在参照《建筑工程质量检验评定标准》(GB J301-88)中罩面板安装工程质量标准基础上,制定了如表1所示的铝单板安装质量检验标准。每层抽检10%,若安装质量偏差超出规定标准,应及时采取措施纠正。

10·1·6打胶应严格按设计要求及规范要求进行,将胶缝四周物料表面清理干净,再粘贴保护胶粘带方可打胶。因连续阴雨、降雪天气而导致物料表面潮湿时不得施工。胶缝一次施工完毕,用专用刮刀将密封胶压实、刮平。

10·2成品保护

10·2·1加工、安装、拆架时,对已施工的天沟、BHP屋面板及网架涂层进行覆盖保护,并做好对操作工人的教育工作。

10·2·2待周围相关作业完毕后,方可撕去铝单板保护膜,以防污染板面。

10·2·3施工人员只可踩在铝单板接缝部分,以防铝单板变形。

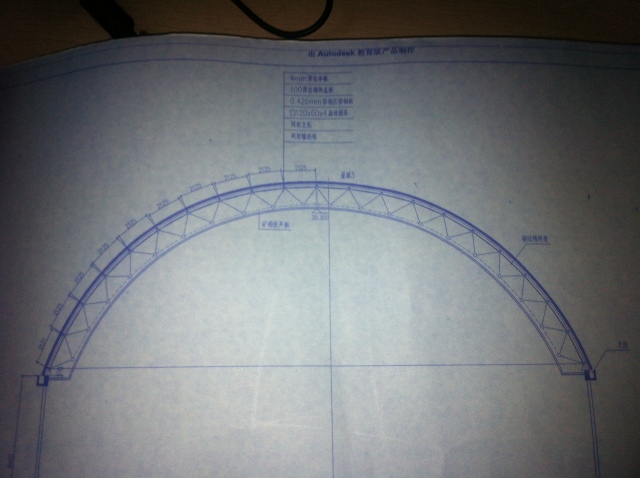

双曲铝单板球形骨架截面图
双曲铝单板球形骨架截面图
双曲铝单板骨架设计
双曲铝单板骨架设计

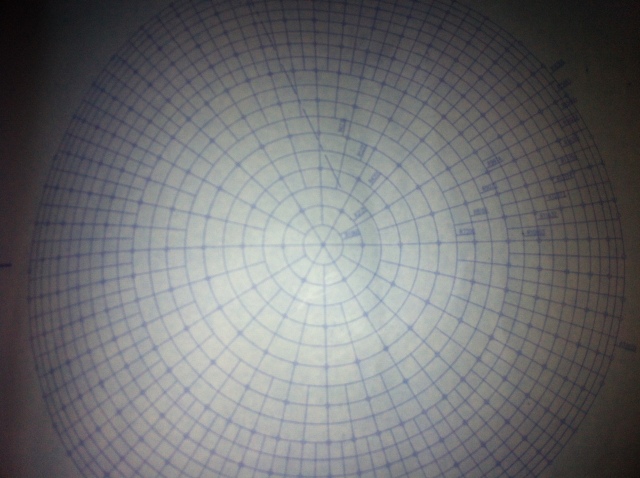

双曲铝单板铝板分块结构
双曲铝单板铝板分块结构

11实施效果

11·1通过以上措施,安装完成的檐口单、双曲铝单板表面顺滑,观感良好。檐口铝单板的高质量安装,确保了屋面及整个建筑物的造型,得到各方一致好评。

11·2由于对檐口铝单板的分割进行优化,减少了铝板的浪费,经计算本工程檐口铝单板的所用铝单板的工艺废料仅为8·7%。

11·3通过三合板制作安装模型进行试安装,样板作业等措施,保证了铝板加工制作一次成活。

福建师大综合体育馆屋面檐口单双曲铝单板施工技术,中建七局三公司福建师范大学综合体育馆建筑面积9100m2,屋面造型为一个水平圆柱体被竖直椭圆柱体垂直切割而成的柱面壳体,对接屋面和外墙上檐面、次檐面、底檐面是三组不可展开的扭面,上檐口、次檐口、底檐口均为一扭曲空间曲线,其在水平面上的投影均为椭圆。天沟外缘屋面采用2.5mm厚单曲铝单板饰面,檐口采用2.5mm厚双曲铝板饰面,铝板展开面积约4000m2。独特的造型设计体现出建筑独特的灵魂,作为灵魂设计的屋面及檐口铝单板的安装质量直接关系到整个场馆的设计造型能否得到实现。
