玻璃外设镂空铝单板双层幕墙技术分享

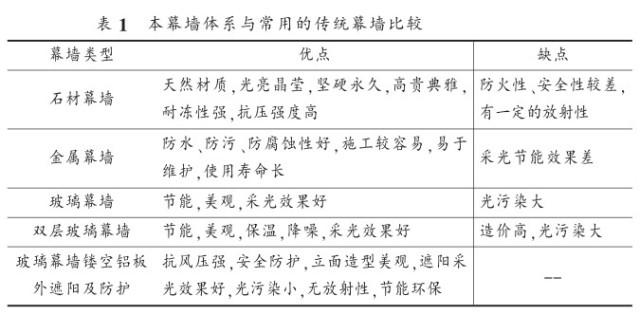

目前建筑幕墙的结构形式主要有石材幕墙、金属幕墙、玻璃幕墙、双层玻璃幕墙等， 这些结构形式具有采光及节能效果差、光污染严重、放射性强、造价高等缺点，见表 1 。采用中空玻璃外设镂空铝板的幕墙结构，与目前在建筑工程中使用的幕墙相比较，具有以下特点：

⑴ 幕墙内层采用low-e中空玻璃，在玻璃表面镀有多层金属膜，其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，隔热效果和透光性更好，并具有良好的隔音性能，夏季节能 60% 以上；外设镂空铝板不仅可以增强整个幕墙的抗风压能力， 保证幕墙结构的安全，而且对内层玻璃幕墙和窗具有防护防盗作用，可以有效防止内层玻璃因特殊原因碎裂掉落伤人和入窗盗窃事件发生。

⑵ 根据该建筑处于海边， 铝合金材料容易腐蚀的特点，外层镂空铝板采用 Al+Zn+Mg 系结构铝合金，强度高，断裂韧性良好，塑性高、缸口敏感性低，抗海水和海洋大气腐蚀性能优异，无晶间腐蚀、剥落腐蚀和应力腐蚀倾向，焊接性好，大大提高了该幕墙结构的耐久性。

⑶ 幕墙外层铝板经过计算机模拟、深化设计和玻墙比计算，加工成与玻璃幕墙组合后玻墙比蕞合理的镂空图案，不仅在保证采光效果的同时可以降低内层玻璃的遮阳系数 30% 以上，有效降低了玻璃幕墙的光污染，而且镂空铝板与玻璃的结合使幕墙兼具质感和灵透，立面造型活泼生动、美观大方。玻璃幕墙镂空铝板构造原理及节点大样如图 2所示。
